Prípadová štúdia · Architektonická maketa

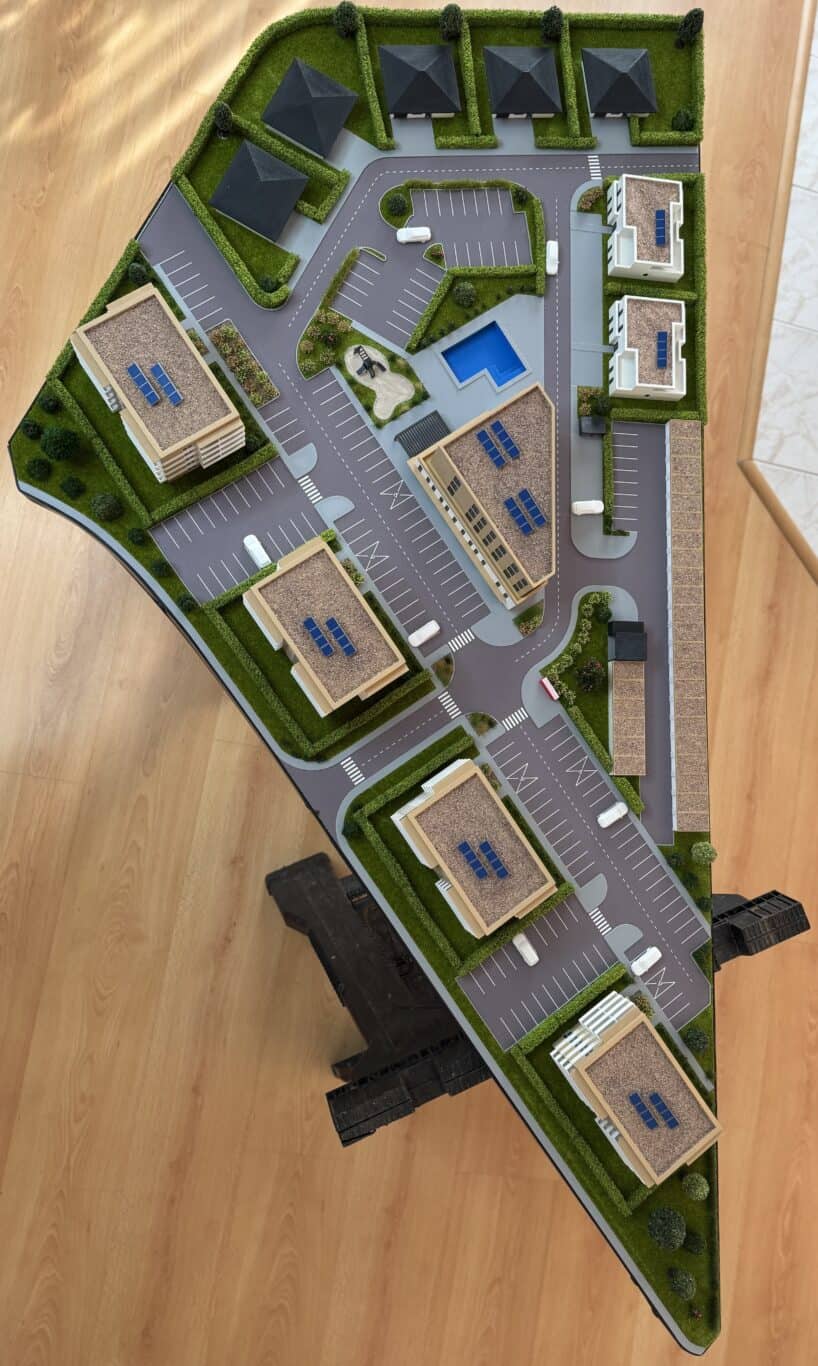

Klient potreboval ukázať plánované sídlisko ešte pred začiatkom výstavby. Z PDF podkladov, 3D modelov a meraní sme vyrobili diorámu s rozmermi 150 × 70 cm, v ktorej sú budovy, cesty, zeleň aj drobné doplnky.
150 × 70 cm
rozmer celej diorámy
Stovky prvkov
od bytových domov po lavičky a autá
PLA + PLA Silk
skelety budov a strieborné okná s balkónmi
0,2 mm
tryska na najjemnejšie detaily fasád
Východisko
Problém
Na obrazovke alebo na papieri je ťažké odhadnúť, ako bude sídlisko pôsobiť v skutočnosti: aké sú rozostupy medzi domami, kde vedú cesty a koľko zostane zelene. Klient preto chcel fyzickú maketu, ktorú si ľudia pozrú zo všetkých strán naraz.
Zadanie
Realistická dioráma 150 × 70 cm so štyrmi bytovými domami, polyfunkčným objektom, rodinnými domami, dvojicou víl, garážami, bazénom a ihriskom. K tomu cesty, chodníky, zeleň a doplnky ako autá, lavičky či Packeta box.
Podklady a spolupráca

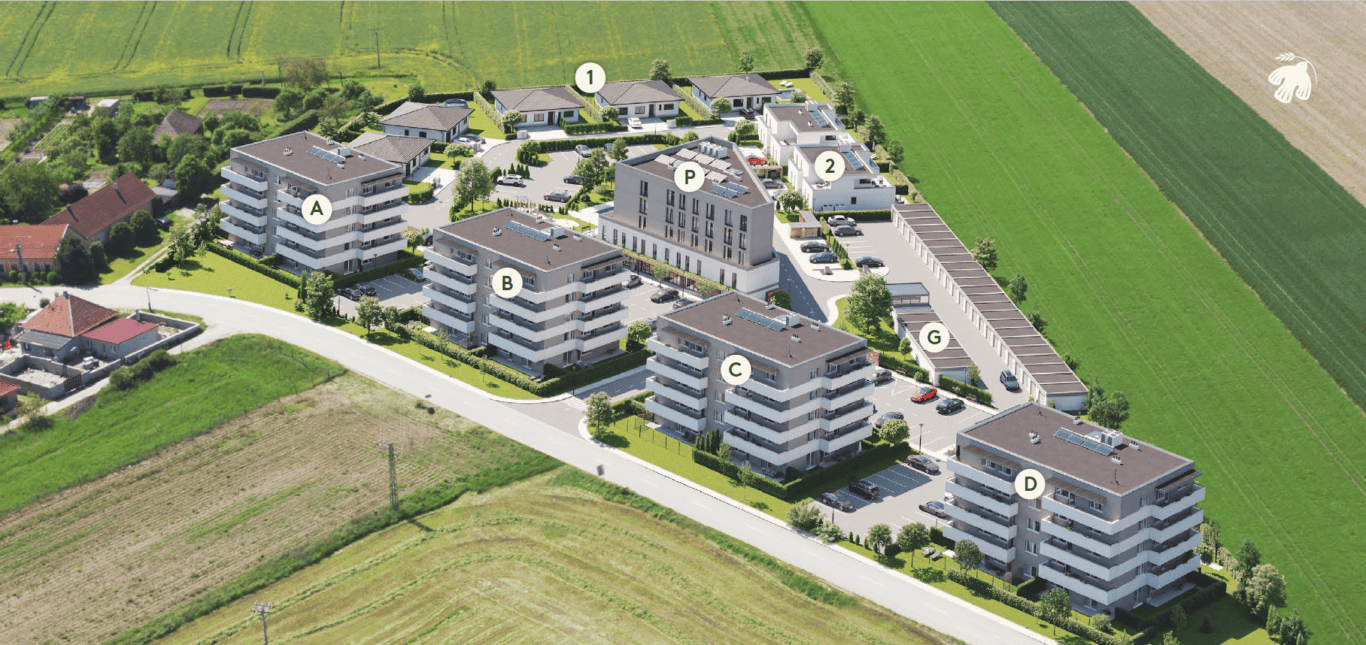

Od klienta sme dostali podklady k projektu, hlavne PDF rendery a výkresy. Celé sídlisko však na nich nebolo vidieť z jedného pohľadu, preto sme ich doplnili o merania a rozmery z dodaných podkladov. Chýbajúce miesta sme dotvorili podľa toho, čo bolo k dispozícii.
Na 3D modeloch budov sme spolupracovali s ďalšou firmou, ktorá pomáhala modely vytvoriť podľa pôvodných náčrtov. My sme modely pripravili na tlač, rozmiestnili všetky prvky od ciest a chodníkov po zeleň a zostavili presný plán diorámy. Ten bol podkladom pre celú výrobu.
Realizácia

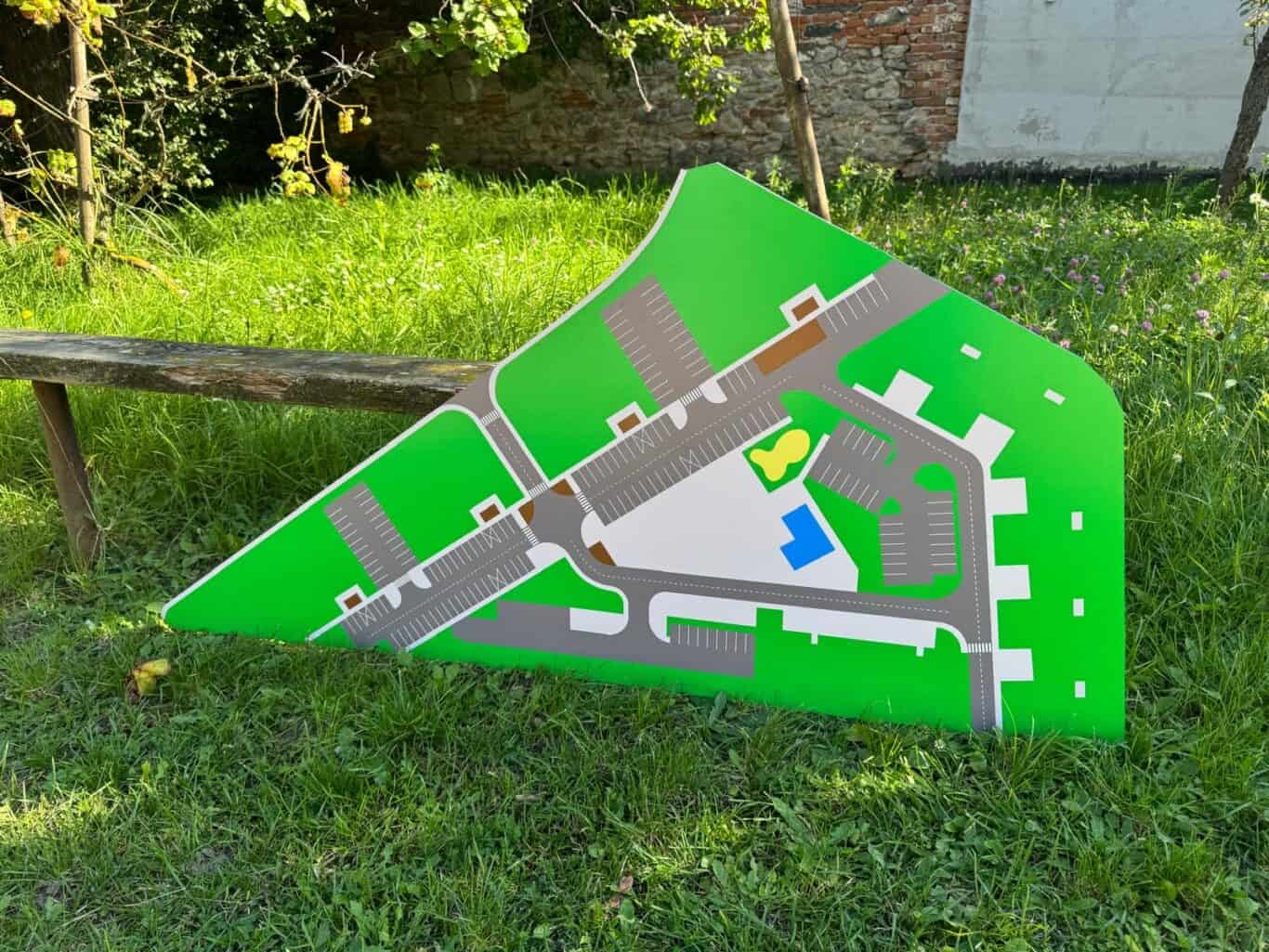

PDF rendery, výkresy a rozmery sme zjednotili do jedného rozloženia celého sídliska.
S partnerskou firmou sme vymodelovali budovy a model rozdelili na diely, ktoré sa dajú presne vytlačiť.

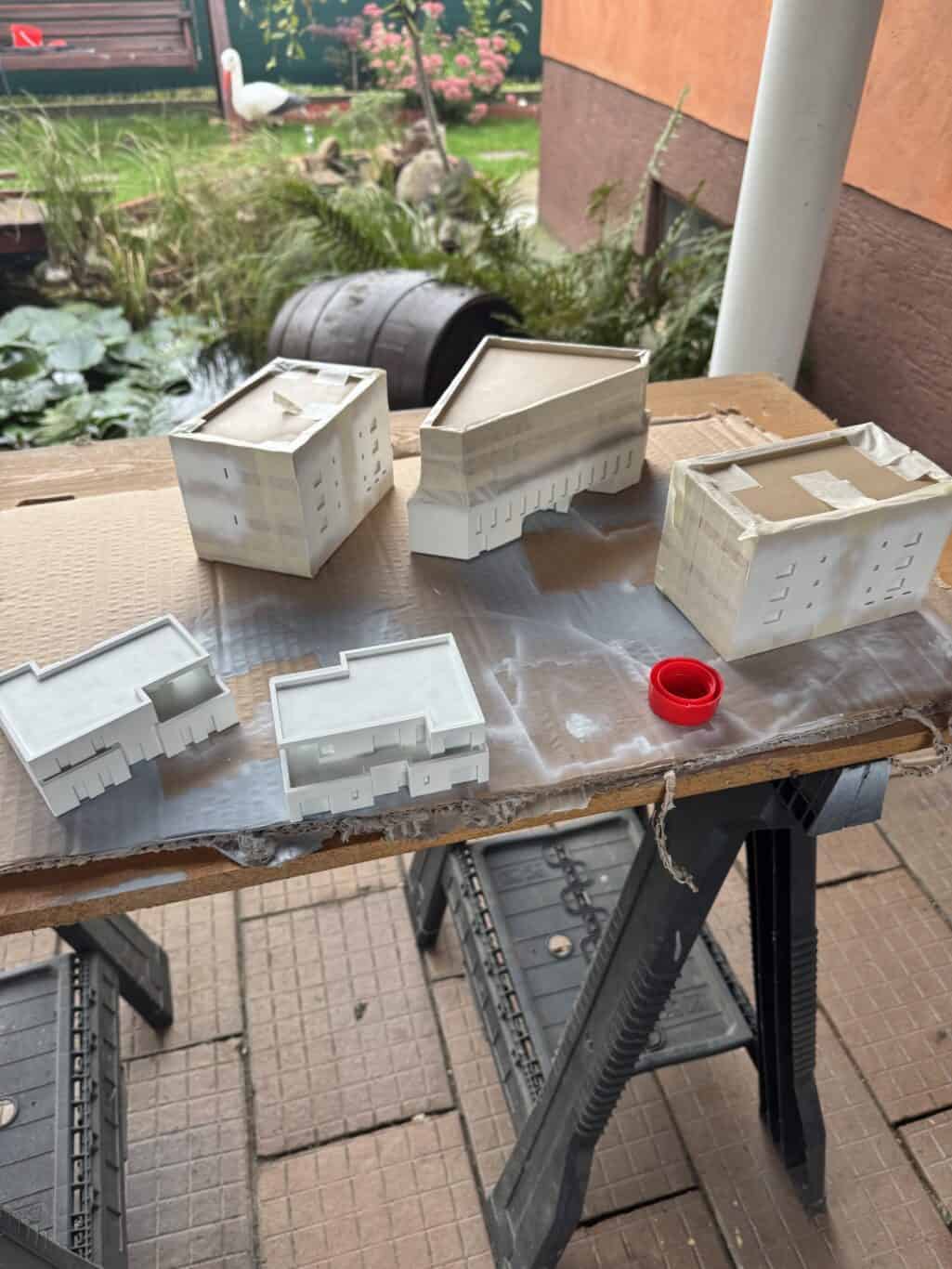

Budovy sme tlačili z PLA ako skelet bez okien a balkónov. Potom brúsenie, plnič a niekoľko vrstiev farby, biele pásy na fasádach ručne.

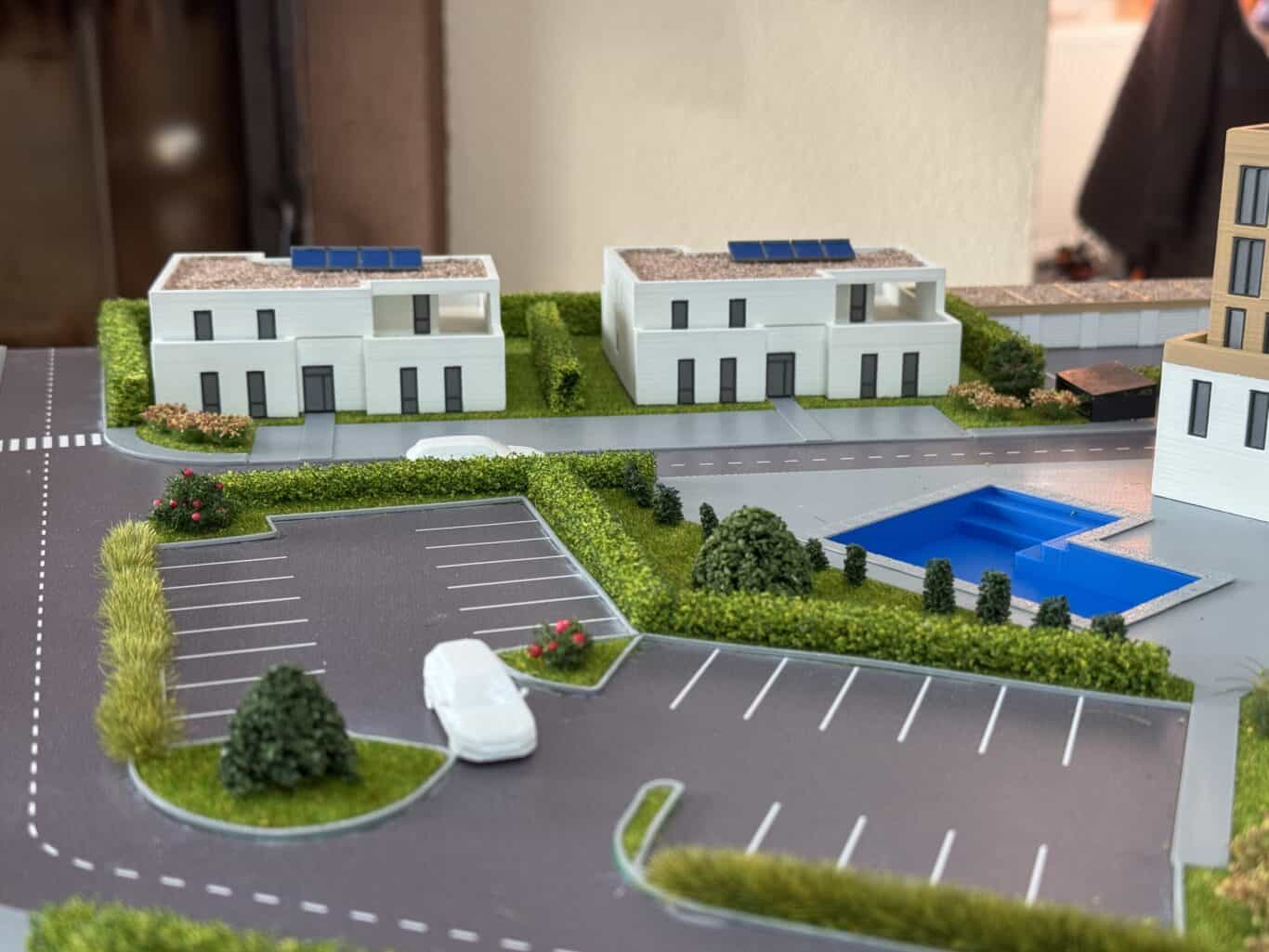

Tráva, stromy, kríky, kvety a obrubníky široké pár milimetrov. Budovy sme osadili až do hotového prostredia.
Okná a balkóny sme tlačili zvlášť zo strieborného PLA Silk tryskou 0,2 mm, aby zostali ostré aj tie najmenšie detaily.
Výsledok

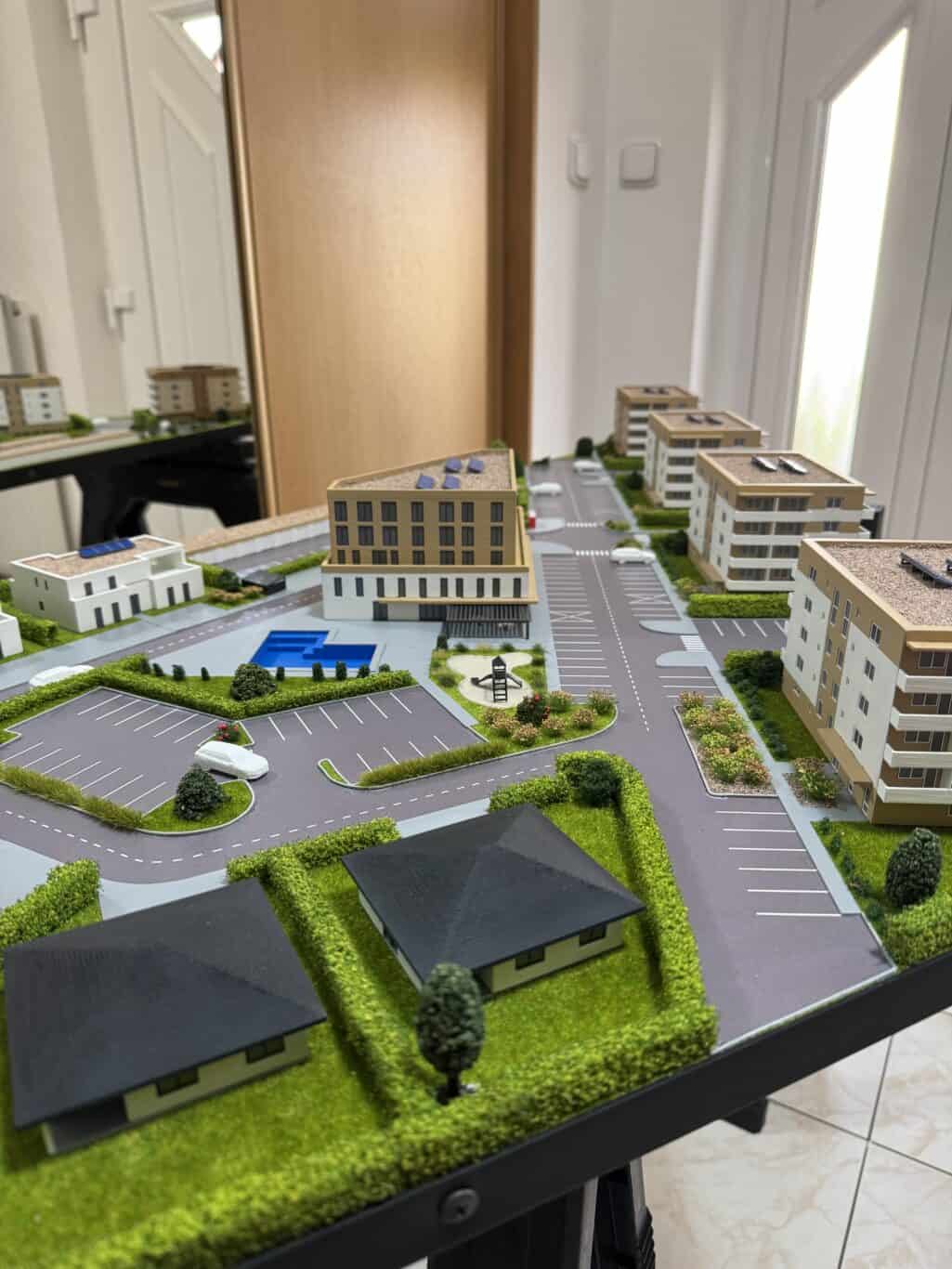

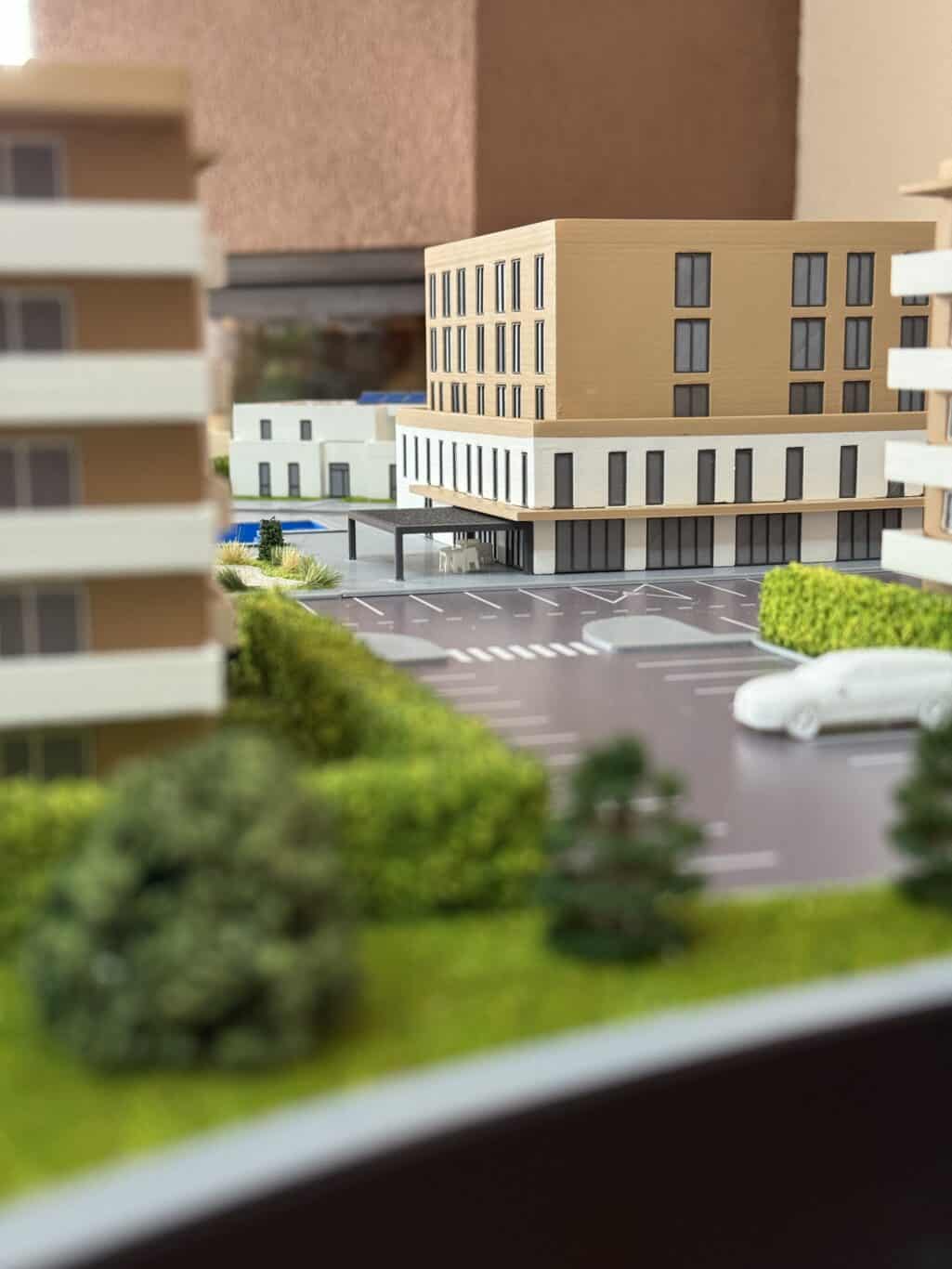

Výsledkom je maketa, na ktorej je celý projekt čitateľný na prvý pohľad. Najviac času zabrala kompletizácia: celé prostredie sme postavili skôr, než prišli na rad budovy. Spojili sme presnosť 3D tlače s ručnou modelárskou prácou.
